概述:

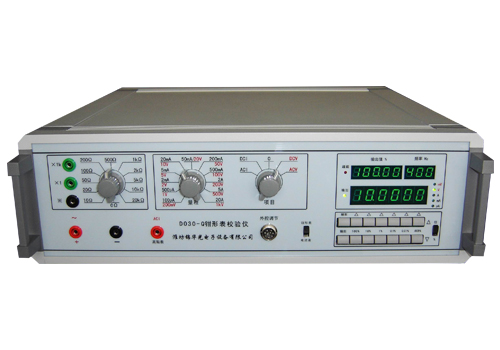

DO30--Q鉗形表校驗儀是一種LED 5 1/2數字式交、直流標準電壓、電流發生器，整機采用“閉環”控制，輸出穩定度高，可用于校驗1000A鉗形表和數字式、指針式三用表及各類交直流表頭。本儀器電壓輸出11檔（0~1000V）；電流輸出11檔（0~20A）；中值電阻11×2檔(0Ω~20MΩ)；交流頻率50Hz、60Hz、400Hz（數字合成，按鍵選擇），以上項目及量程變換均通過內部開關轉換。三窗口同時顯示輸出實際值、百分比、頻率。輸出調節既可采用“按位”調節，也可采用“百分比”調節。采用新的16位A/D轉換芯片，轉換速度和精度得到了大幅度提高；AC/DC采用真有效值轉換芯片，保證了交流輸出的精度。采用了新型的復合大功率放大器，輸出功率大，可靠性高，失真度小。具有數字顯示、量程寬、分檔細、精度高、穩定性好、使用方便等優點。
主要特點：
整機采用“閉環”控制，輸出精度、穩定度高。
數字合成正弦波信號發生器，失真小，可靠性高。
5 1/2位LED數字顯示。
輸出調節可以“按位”調節，也可按“百分比”調節，同時外接調節盒用數字編碼器連續調節。
交直流電壓輸出范圍 0~1000V。
交直流電流輸出范圍0~20A。
鉗形表檢測范圍0~1000A。
供選擇的交流頻率四種：50Hz、60Hz、400Hz。
電壓短路、電流開路自動保護。
技術指標：
穩定性： AC<滿量程的0.02%/5min DC<滿量程的0.005%/5min
8小時穩定度：準確度的30%。
分辨率：20ppm（0.002%）。
鉗形表線圈轉換精度：0.2%。
交流失真度：<0.5%，20A<2%。
直流紋波系數：<0.1%；20A<1%。
輸出頻率準確度<0.1%。
輸出電壓、電流及中值電阻的范圍及準確度：
|
輸出項目 |
輸 出 范 圍 |
額定輸出 |
最大輸出 |
準確度 |
|
交 直 流 電 壓 |
0~200 mV |
20mA |
100mA |
基本誤差： DCV: ±(0.03%讀數+ 0.01%量程） ACV/.DCI:±(0.05%讀數+0.02%量程） ACI:±(0.1%讀數+0.02%量程) 1kHz附加誤差： ±0.1%讀數 電壓附加誤差：±0.02mV ACI<1mA不考核 ACI<1mA不考核 |
|
0~1V~2V |
50mA |
100 mA |
||
|
0~5V~10V~20V |
100mA |
200mA |
||
|
0~50V~100V~200V |
50mA |
100mA |
||
|
0~500V~1000V |
20mA |
40mA |
||
|
交 直 流 電 流 |
0~100uA~500uA~2mA ~5mA~20 mA~50 mA ~200 mA~500 mA |
|
DC:3V AC: 12V |
|
|
0~1A |
|
DC:3V AC: 12V |
||
|
0~20A |
|
1.5V |
±(0.1%讀數+0.02%量程) |
|
|
中值電阻 |
100Ω~20MΩ |
0.25W |
|
±(0.1%+20mΩ) |
|
10Ω~50Ω |
0.25W |
|
±(0.2%+20mΩ) |
|
|
（1） 工作環境溫度超過20℃±2℃，每變化10℃，附加誤差小于該量程基本誤差 （2） 20A 400Hz誤差為±(0.15%讀數+0.05%量程) |
||||
